网络适配性强。普遍应用于种种小面积LED条形屏和LED集群显示系统。
支持三基色 ¦ 智能描点 ¦ 十字屏/T型屏 ¦ 节目播放监看;
板载100M网口+USB接口;
U盘超强识读,U盘延伸线≤15m稳固传输;
板载温度/温湿度/亮度传感器接口,板载红外?赝方涌;
涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
-40℃~80℃情形温度,3.5V-5.5V宽电压,7*24小时一直电,≤0.3%故障率。
网络适配性强。普遍应用于种种小面积LED条形屏和LED集群显示系统。
支持三基色 ¦ 智能描点 ¦ 十字屏/T型屏 ¦ 节目播放监看;
板载100M网口+USB接口;
U盘超强识读,U盘延伸线≤15m稳固传输;
板载温度/温湿度/亮度传感器接口,板载红外?赝方涌;
涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
-40℃~80℃情形温度,3.5V-5.5V宽电压,7*24小时一直电,≤0.3%故障率。
订单热线:
0512-36912677/88/99
2020版六代产品倾心打造“多场景 ? 全功效”大工程LED显示屏项目专用控制器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用手艺要求》
1. 功效强盛
⑴ 支持三基色。支持智能描点,便捷适配种种特殊模组和全彩模组;
⑵ 全系列支持中英文语音播报功效,知足项目语音需求;
⑶ 全系列支持wifi无线通讯,知足手机APP操控需求;
⑷ 全系列支持4G无线通讯,知足云平台信息宣布和终端装备治理需求;
⑸ 全系列支持情形监测功效;
⑹ 全系列支持十字屏、T型屏功效;
⑺ 6K系列内置多组中英文字库,支持全球近20个语种字库;
⑻ 6E系列支持超长、超高、超大带载:长度≤8192点,高度≤1024点,最大像素数4096K;
⑼ 6K系列和6E系列支持多组动态区域和实时信息更新;
⑽ 全系列画面移动速率恣意调理,画面移动超等平滑。6E系列极限带载下画面移动速率凌驾240点/秒;
⑾ 6X系列支持MODBUS工业总线,大大增强了LED显示屏在工业装备配套和工业现场应用的能力;
⑿ 全系列产品支持在系统设置和修改IP,支持IP群组设置,自动检测MAC冲突和IP冲突;
⒀ 全系列产品不分型号,实现U盘节目通配上传;
⒁ 全系列支持蒙古文、希伯来文、阿拉伯文等恣意排版规则,轻松实现横屏竖排。
2. 接口富厚,工艺优异
⑴ 板载亮度/温度/温湿度传感器接口、红外?赝方涌凇S485情形传感器接口;(BX-6MT/6A系列除外)
⑵ 板载继电器开关;(BX-6MT/6A系列除外)
⑶ 板载2/4位节目选择接口(6E系列4位,其它2位);(BX-6MT/6A系列除外)
⑷ 板载全通讯接口
6K/6M/6E系列标配网口+RS232+RS485+USB接口。-YY系列和部分6K/6M系列板载无线wifi,支持选配;
⑸ 全系列涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
⑹ 全系列接纳塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏;
3. 性能稳固
⑴ -40℃~80℃情形温度;
⑵ 3.5V-5.5V宽电压;
⑶ 7*24小时一直电,≤0.3%故障率;
⑷ IP群组设置,MAC冲突检测;
⑸ U盘超强识读,U盘延伸线≤15m稳固传输;
⑹ 单核架构,双核性能。相较五代产品,大幅提升刷新率和各项性能;
⑺ 配套SM16188模组时强烈推荐六代系列产品,性能更佳。
4. 信息清静
⑴ 支持节目播放监看;
⑵ 支持iLEDCloud/iLEDSys信息宣布云平台(国家等保三级认证),具备严酷的节目审核管控系统;
5. 定制开发
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系统的二次开发包,包括种种动态库、通讯协议、测试例程等;
⑵ 支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在种种平台举行二次开发。
6. 六代产品知足种种应用场景
公交车、出租车、警用车等种种车载LED显示系统
高铁站、地铁站、机场、汽车站等种种交通诱导LED显示系统
限速标记牌、可变情报板、龙门架等高速公路LED显示系统
蹊径情报板、违章车辆警示牌、交通路口指示灯等LED显示系统
医院、政府等办公大厅LED显示系统
银行、邮政、移动等LED显示系统
体育彩票、福利彩票、街道店肆等种种营业网点LED显示系统
社区媒体、停车场、加油站等公共效劳场合LED显示系统
扬尘在线、气象信息等情形监测LED显示系统
种种生产线治理、指挥调理中心LED显示系统
自动售票机、智能电控柜、通道匝机等种种装备配套LED显示系统
......
六代产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位!
六代产品延续了安鑫娱乐“激情 立异 界说完善显示”的产品理念!
手艺参数 | |
---|---|
产品状态 | 新版2021年1月投放市场,批量现货供应 |
控制点数 |
单色16K/双色16K/三色16K点 |
显示模式 | 单色/双色/三色 1024*16 512*32 336*48 256*64 |
存储容量 | 4MByte |
节目数目 | 支持128个节目。特殊需求可定制扩展 |
区域数目 | 支持24个区域。特殊需求可定制扩展 |
区域类型 | 天气区、图文区、字幕区、动画区、夏历区、时间区、模拟表盘区、正负计时区、传感器区、炫酷字区 |
边框显示 | 节目炫彩边框、区域炫彩边框 |
时钟显示 | 夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
软件功效 | 分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本 |
显示效果 | |
---|---|
移动平滑性 | 文字左移不错列,降低移动速率画面不颤抖,长屏左移亮度不损失; |
画面稳固性 | 支持画面移动速率恣意调理; 刷新率高,画面稳固 |
最佳视效带载宽度 | 在最大宽度下均能包管最佳视效 |
模组兼容性 | |
---|---|
适配模组 | 种种规格的单色、双基色、三基色LED显示模组 |
列驱动IC |
支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片;不支持PWM芯片 |
行译码IC | 支持74HC138行译码和无译码模组,暂不支持其它行译码芯片,后期陆续添加支持种种行译码芯片 |
扫描类型 | 支持智能描点,支持静态至1/32扫描之间的恣意扫描类型 |
模组空点 | 支持恣意空点 |

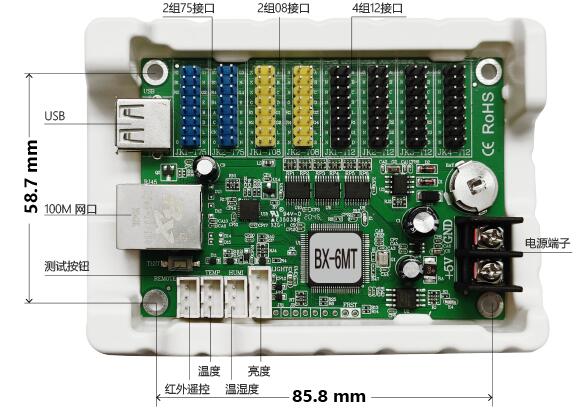

板载接口 | |
---|---|
显示接口 | 2 组 T75+2 组 T08+4 组 T12 |
通讯接口 | 板载100M网口+USB接口 |
传感器接口 |
板载温度/温湿度/亮度传感器、红外?赝方涌 |
主要功效 | |
---|---|
通讯功效 |
支持单机直连、局域网和互联网通讯; 支持U盘下载,U盘延伸线≤7.5m稳固传输 |
通讯加密功效 | 每个控制器均可设置自力的6位通讯密码。设置密码后,控制器仅支持加密通讯。密码过失的情形下,拒绝所有不法毗连。 |
网络自检 | IP在线设置和群组设置,MAC冲突和IP冲突自动检测 |
网络增强 | 不支持 |
节目群发功效 | 支持差别屏幕的节目自顺应宣布 |
节目播放控制 | 支持节目顺序播放、节目准时播放 |
节目播放监看 | 支持节目播放同步监看功效 |
继电器开关 | 不支持 |
亮度调解功效 | 16级亮度调解,支持三种亮度调解模式:手动调亮、分时段自动调亮和情形自顺应调亮 |
?仄鞴π | 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试 |
通例传感器功效 | 支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入 |
Modbus情形传感器 | 不支持 |
天气预告功效 | 支持海内外洋天气预告,外洋凌驾21000个都会,海内支持到所有县区 |
信息动态刷新 | 不支持 |
语音播报功效 | 不支持 |
屏参速配功效 | 支持屏幕设置参数的生涯与回读 |
恣意排版功效 | 万能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等恣意排版规则,轻松实现横屏竖排 |
二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包,包括种种动态库、通讯协议、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程语言,支持用户在种种平台举行二次开发,最洪流平知足用户的个性化定制 |
云应用和信息清静 |
提供配套的专业级云平台宣布软件和手机App,通过国家信息清静品级;と度现 具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自顺应节目宣布等功效 具备远程LED显示屏治理功效、显示屏状态监测功效,具备节目宣布报表天生、屏幕信息在线监控、应急多级审核机制的信息清静包管功效 |
系统升级和维护 | |
---|---|
平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级; |
固件升级功效 | 支持底层软件在线升级,极大利便了系统开发、维护和功效升级,
为客户有用节约本钱,降低项目危害; |
电气参数 |
|
---|---|
事情电压 |
5V(3.5V~5.5V宽事情电压) 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用手艺要求》,C级达标 |
额定功率 | ≤2W |
情形顺应性 |
|
---|---|
情形温度 |
情形温度-40℃~80℃稳固事情 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用手艺要求》,C级达标 |
防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用手艺要求》,C级达标 |
电磁兼容性 |
|
---|---|
无线电骚扰 |
对控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测 |
浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌(攻击)抗扰度试验》试验品级4级,测试电压4KV的测试 |
品质包管 |
|
---|---|
品质标准 |
7*24小时一直电,故障率≤0.3% |
结构防护 | 精制塑壳托架,知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求,直接上屏装置; |
外貌防护 | 所有元器件外貌涂覆UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾。 |
终端治理和自动控制 | |
---|---|
网络通讯 | 支持局域网和互联网 |
治理装备 | PC、Android、ios等智能终端装备 |
远程控制 | 系统参数设置、节目发送更新、节目播放控制、亮度自动调解、准时开关显示屏 |
节目群发 | 支持差别屏幕的节目自顺应宣布 |
治理软件 |
LedshowTW图文编辑软件(PC软件) Ledshow手机APP(Android版、ios版) 支持云治理:iLEDCloud信息宣布云平台、 iLEDSys信息宣布平台(企业版/自力布署) |
